壓力范圍：5×10-7Pa～0.6Mpa 工作溫度：-30℃～+232℃ 氣源壓力：0.4～0.6 Mpa 工作介質：水、蒸氣、酸、堿 壽命：≥20000次 原理：采用氣動執行器驅動閥桿轉90°達到開關目的。
- 聯系方式
- 聯系人：李經理
- 聯系電話：0577-88816298
- 手機：18158323688（李經理）
- 手機：18158323688（李女士）
- 手機：13336909228（葉先生）
- 手機：18850321102（賴先生）
產品介紹

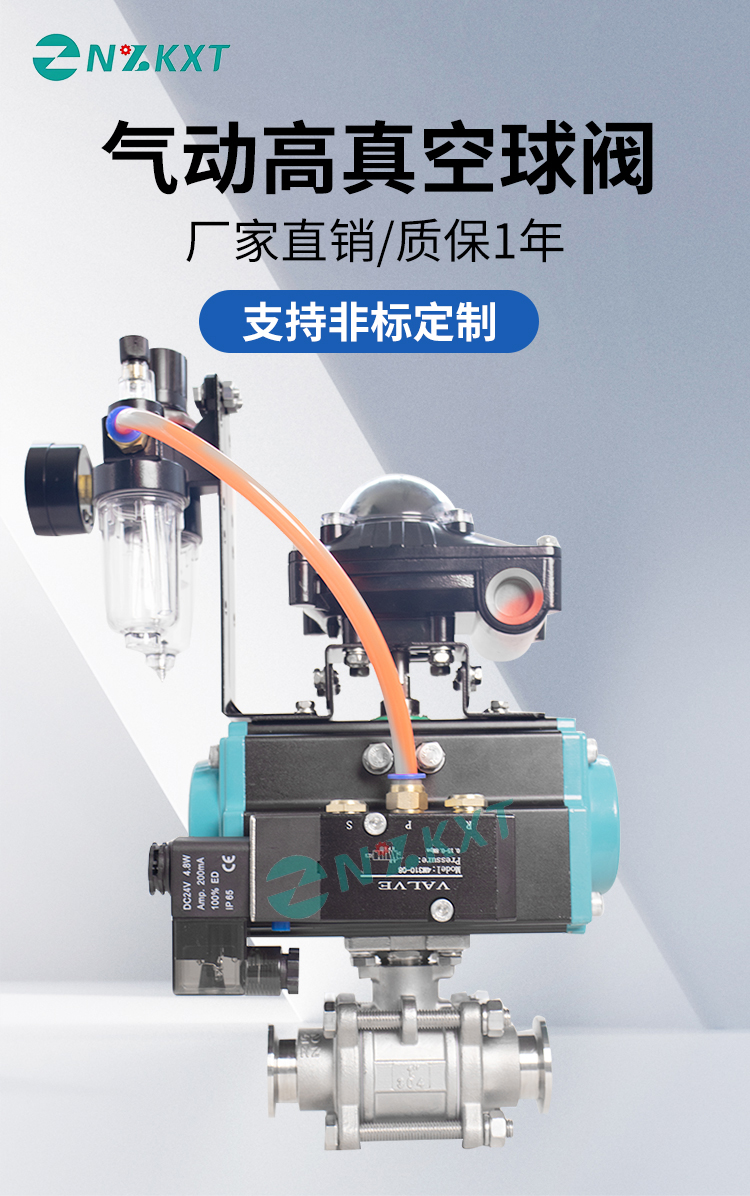

GUQ氣動高真空(壓力)球閥用途和使用范圍:GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥廣泛適用各類氣體,液體等正/負壓力管道系統,符合GMP標準。
氣動真空球閥主要性能
漏率:1.3×10-9Pa.M3/S
壓力范圍:5×10-7Pa～0.6Mpa
工作溫度:-30℃～+232℃
氣源壓力:0.4～0.6 Mpa
工作介質:水、蒸氣、酸、堿
安裝位置:任意
壽命:≥20000次
原理:采用氣動執行器驅動閥桿轉90°達到開關目的。

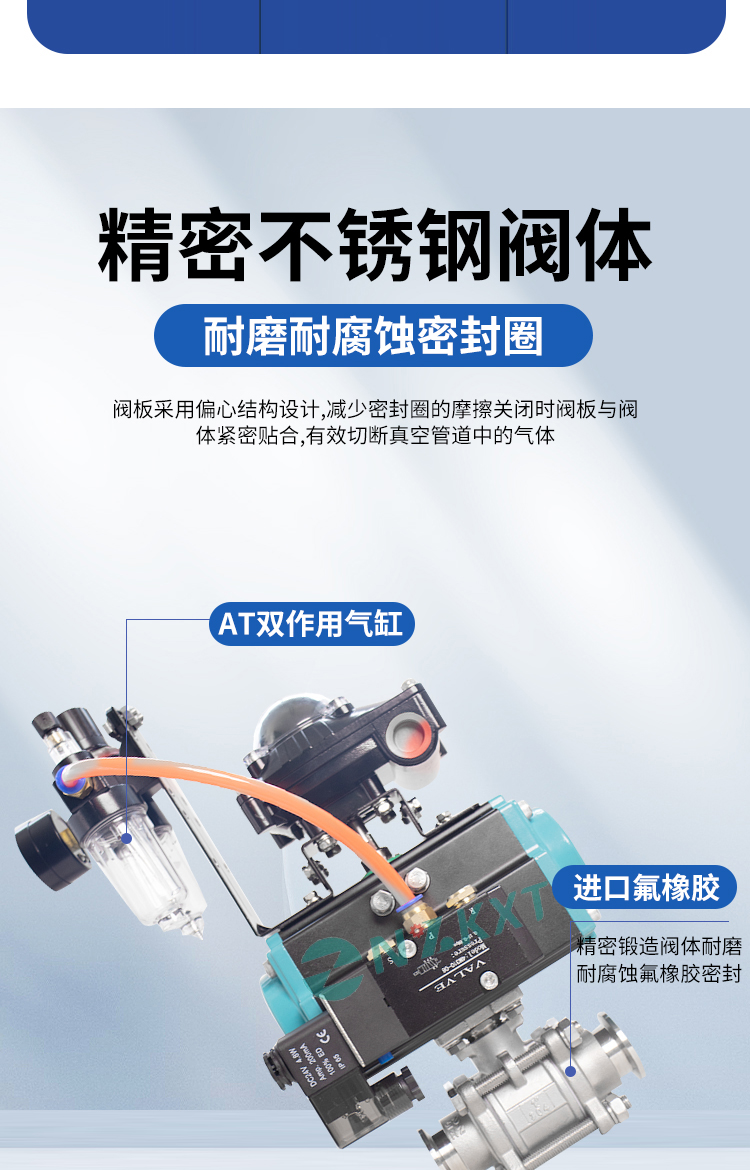

氣動真空球閥主要零件材料
閥體：304、316L；
球體：316L；
密封件：增強聚四氟乙烯
氣動真空球閥特點
1、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
2、開關扭矩小,配置氣動執行器小，工作穩定，可靠；
3、結構緊湊,重量輕,外形簡潔、美觀；
4、該閥既能適用高真空又能適用一定的正壓力下使用由于球閥全通導又能達到超高真空要求,所以氣動真空球閥也能適用于加速器真空系統。

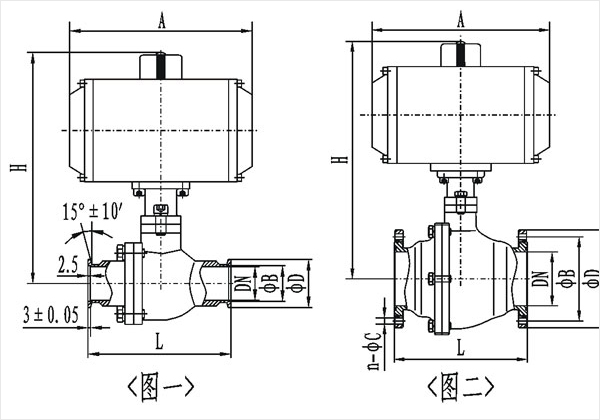

氣動真空球閥快卸法蘭連接尺寸
（標準：GB4982）：
|
型 號 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
30 |
12.2 |
75 |
100 |
|
GUQ-20R |
20 |
40 |
26.2 |
90 |
110 |
|
GUQ-25R |
25 |
40 |
26.2 |
100 |
125 |
|
GUQ-32R |
32 |
55 |
34.2 |
110 |
155 |
|
GUQ-40R |
40 |
55 |
41.2 |
120 |
170 |
氣動真空球閥衛生級法蘭連接尺寸
（標準：ISO-2852）：
|
型 號 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
34 |
27.5 |
75 |
100 |
|
GUQ-20R |
20 |
50.5 |
43.5 |
90 |
110 |
|
GUQ-25R |
25 |
50.5 |
43.5 |
100 |
125 |
|
GUQ-32R |
32 |
50.5 |
43.5 |
110 |
155 |
|
GUQ-40R |
40 |
50.5 |
43.5 |
120 |
170 |
|
GUQ-50R |
50 |
64 |
56.5 |
135 |
210 |
|
GUQ-65R |
65 |
77.5 |
70.5 |
150 |
260 |
|
GUQ-80R |
80 |
91 |
83.5 |
200 |
320 |
|
GUQ-100R |
100 |
119 |
110 |
250 |
400 |
氣動真空球閥活套法蘭連接尺寸
（標準：GB6070）：
|
型 號 |
DN |
A |
B |
n |
c |
L |
H |
|
GUQ-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
100 |
|
GUQ-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
110 |
|
GUQ-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
125 |
|
GUQ-32R |
32 |
90 |
70 |
4 |
9 |
110 |
155 |
|
GUQ-40R |
40 |
100 |
80 |
4 |
9 |
120 |
170 |
|
GUQ-50R |
50 |
110 |
90 |
4 |
9 |
135 |
210 |
|
GUQ-65R |
65 |
130 |
110 |
4 |
9 |
150 |
260 |
|
GUQ-80R |
80 |
145 |
125 |
8 |
9 |
200 |
320 |
|
GUQ-100R |
100 |
165 |
145 |
8 |
9 |
250 |
400 |
