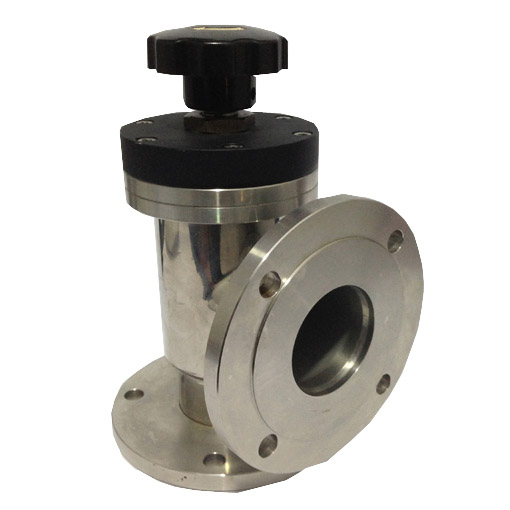

GD-J型手動高真空擋板閥
GD-J型手動高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。
- 聯系方式
- 聯系人：李經理
- 聯系電話：0577-88816298
- 手機：18158323688（李經理）
- 手機：18158323688（李女士）
- 手機：13336909228（葉先生）
- 手機：18850321102（賴先生）
產品詳情
產品介紹
GD-J型手動高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。高真空擋板閥軸封結構可分為GD-J型氟橡膠密封和GD-J(b)型波紋管密封兩種。使用的工作介質氟橡膠密封為空氣及非腐蝕性氣體，波紋管密封為空氣、水蒸氣、腐蝕性氣體。、
性能參數
|
適用范圍(Pa)
|
2x105～1.3x10-4
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠) |
|
安裝位置
|
任意
|
主要材質：不銹鋼、碳鋼。

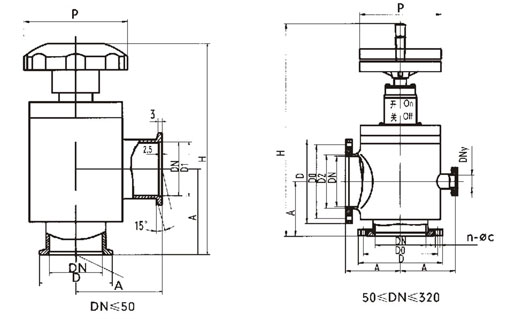

連接尺寸
快卸法蘭連接尺寸
|
型號
|
通徑(DN)
|
D
|
B
|
A
|
H
|
P
|
法蘭標準
|
|
|
GD-J10(b)
|
10
|
30
|
12.2
|
40
|
124.5
|
60
|
GB4982
|
|
|
GD-J16(b)
|
16
|
30
|
17.2
|
40
|
124.5
|
60
|
||
|
GD-J25(b)
|
25
|
40
|
26.2
|
50
|
134.5
|
78
|
||
|
GD-J40(b)
|
40
|
55
|
41.2
|
65
|
160.5
|
78
|
||
|
GD-J50(b)
|
50
|
75
|
52.2
|
70
|
203
|
78
|
||
活套法蘭連接尺寸
|
型號
|
DN
|
D
|
Do
|
D2
|
A
|
n-Φc
|
Dny預抽口
|
連接標準
|
|
GD-J50
|
50
|
110
|
90
|
55
|
70
|
4-Φ9
|
GB6070
|
|
|
GD-J63
|
63
|
130
|
110
|
68
|
88
|
4-Φ9
|
||
|
GD-J80
|
80
|
145
|
125
|
85
|
98
|
8-Φ9
|
||
|
GD-J100
|
100
|
165
|
145
|
105
|
108
|
8-Φ9
|
||
|
GD-J(S)160
|
160
|
225
|
200
|
165
|
158
|
8-Φ11
|
DN40 GB4982
|
|
|
GD-J(S)200
|
200
|
285
|
260
|
208
|
200
|
12-Φ11
|
DN50 GB6070
|
|
|
GD-J(S)250
|
250
|
335
|
310
|
258
|
308
|
12-Φ11
|
DN63 GB6070
|
|
|
GD-J(S)320
|
320
|
425
|
395
|
328
|
250
|
12-Φ14
|
DN80 GB6070
|
|
|
GD-J(S)150
|
150
|
220
|
195
|
156
|
138
|
8-Φ12
|
DN40 GB4982
|
JB919
|
|
GD-J(S)300
|
300
|
380
|
350
|
308
|
250
|
8-Φ14
|
DN80 GB6070
|
JB919
|
